手动滤水器
自动滤水器

FZLQ系列全自动滤水器

一、概述:
   FZLQ系列全自动反冲洗滤水器借鉴德国、以色列等国同类产品技术,结合我国水电站实际情况优化精制而成,其独特二级排污、上腔进水技术的采用,能彻底解决传统滤水器因塑料泡沫、树枝、水草等漂浮物而产生卡塞,糊网问题;以及下端进水方式易将泥沙冲进滤网内腔,至使过滤效果下降、糊网频繁、连续正常工作时间缩短的问题。在电气控制方式上摒除常规逻辑控制,采用PLC可编程控制方式,实现滤水器在线过滤、自动清洗、分级排污的功能。
  全自动自清洗滤水器能持续地将江水、河水过滤成适合水电站设备使用的清洁水,以确保水电设备长时间安全可靠的运行。它无论在设计制造技术上还是在实际应用性能上,均超越国内外同类产品。
二、特点 :
·过滤面积大,压力损失小。
·过滤清洁度可根据用户要求制作,从0.01毫米到6毫米。
·自动排污可采用差压控制,定时控制,上、下两级排污不同时进行。
·排污时,排水量较小,不影响滤水器的正常工作。
·滤网采用不锈钢楔形结构,过滤孔为“V”形,使直径与滤网孔径接近的颗粒容易通过,过流能力强,不易卡塞,压力损失小,长期工作不糊网。
·过滤元件为数个圆筒滤网沿园周密布,圆筒四周过滤,与目前电站使用的内外双层滤网结构过滤器比较,过滤面积大,效率高,过滤器体积可以做得较小,便于安装,便于维修。
·过滤器采用二级过滤、排污机构。过滤器的内置栏污栅能将较大的污物如树枝、泡沫、水草栏住,并由上端排污阀排出。其余的小颗粒物由下端排污阀反冲排出。此外,可根据用户的要求增设双刃强力剪刀,将较大的污物剪碎,由上端排污阀排出。
·维修清洗时,无需专用起吊设备,只需将滤水器上端螺钉松开便可人力将减速机构抬下,将滤网抬出清洗,维护方便
·实现反冲的减速机构采用德国传动设备有限公司产品,卧式安装,结构紧凑,输出力矩大,电机防护等级高,使用寿命长。
·两个排污阀采用进口电动阀门。
·电气控制采用PLC 编程控制。
三、工作原理:

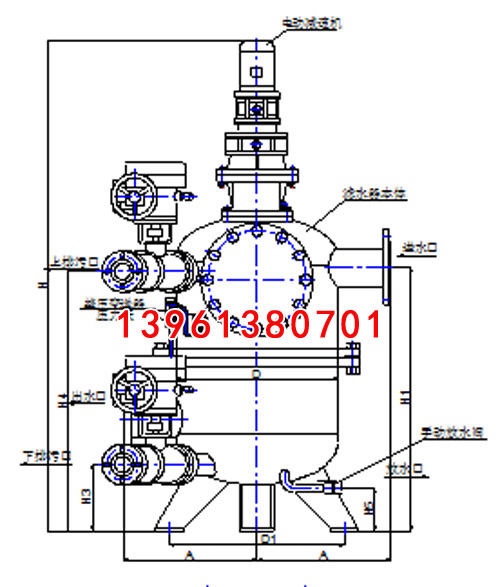

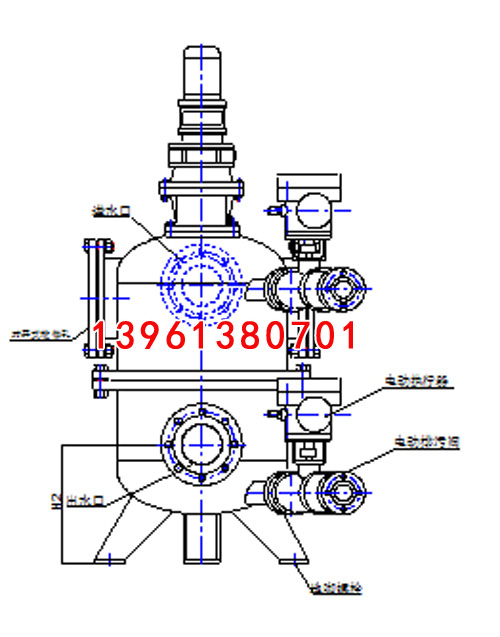

   FZLQ-M-A全自动自清洗滤水器是由滤水器本体、自清洗机构、二级排污系统以及PLC控制箱组成。滤水器进、出水口之间有一拦污栅板3,拦污栅板上开有数个Φ20--50mm的通孔(此孔起栏污栅作用,孔径可据水电站所在流域的水质情况定),滤水器的过滤精度从6毫米到0.01毫米,可按不同用户要求设计制造。
  工作时,取自自然的江水、河水由滤水器上腔进水口进入,水中的塑料泡沫、树枝、水草以及直径大于隔板栏污栅孔径的颗粒留在滤水器上腔,并由上排污阀排出。较为清洁的水经导流管流至下腔,水到下腔后,一些沙粒可沉到底板沉沙室内,沙粒可由冲排泥沙出口排出。下腔的水从下隔板的孔流入V形楔式不锈钢过滤网管,过滤后的清洁水从滤水器中间的出水口流出。
   滤水器在线工作时,压力损失很小,漂浮物从上端排污口定时排出;当滤网表面积聚杂物时,滤水器进、出水口会产生压差,当差压值达到自反冲设定值时,差压开关动作,电动减速装置1和上排电动污阀,下排污电动阀先后得电,排污阀与大气相通,经过过滤的水,在差压作用下对滤网反冲,将附着在滤网上的污物冲出,并由下腔排污阀将污物排出。排污时,上、下两排污阀不能同时进行,下排污电动阀可优先动作。
  DN100以下小口自动滤水器采用单过滤结构,取消了上排污功能,其它部件工作原理与双排污结构原理相同。
滤水器的控制是通过PLC控制箱实现,它具有以下功能:
·定时清污:用户可按运行情况,在0-72(默认6小时)小时内任意设置定时清污时间,当达到设定时,电动装置启动,排污阀开启,滤水器便清污、排污。
·差压清污:用户可按自己的要求,整定差压清污的差压值,当滤水器进、出水口的差压值高
出设定值时,滤水器实现清污、排污工况。
·现地手动清污:控制箱上有手动清污按钮,按下时滤水器便实现手动清污、排污工况。
·自检功能:控制箱还有差压过高报警,电机故障报警、排污阀故障报警功能。
四、技术参数:
·公称压力:0.1-1.0MPa 1.6Mpa 2.5Mpa 6.4Mpa
·工作电源:380VAC 50Hz
·工作介质:水
·压力损失:0.01-0.12Mpa
·过滤精度:0.01-6mm
·反冲流量:小于总流量的20%
·滤水器及排污阀法兰标准:HG/20592-2009


FZLQ系列全自动滤水器技术参数表

型号/规格 口径
DN
流量
M3/H
排污管口径
DN
减速机功率
kw
排污电机功率
KW
FZLQ-A-40 40 14 32 0.37 0.05
FZLQ-A-50 50 21 40 0.37 0.05
FZLQ-A-65 65 35 50 0.37 0.05
FZLQ-A-80 80 54 50 0.37 0.05
FZLQ-A-100 100 84 50 0.55 0.05
FZLQ-A-125 125 113 65 0.55 0.09
FZLQ-A-150 150 190 65 0.55 0.09
FZLQ-A-200 200 340 80 0.75 0.12
FZLQ-A-250 250 530 80 0.75 0.12x2
FZLQ-A-300 300 763 80 0.75 0.12x2
FZLQ-A-400 400 1356 100 1.1 0.12x2
FZLQ-A-500 500 2120 150 1.1 0.18x2
FZLQ-A-600 600 3052 150 1.5 0.18x2
FZLQ-A-700 700 4154 150 1.5 0.18x2
FZLQ-A-800 800 5426 200 1.5 0.25x2
FZLQ-A-900 900 6867 200 2.2 0.25x2
FZLQ-A-1000 000 8478 200 2.2 0.25x2
FZLQ-A-1200 1200 12200 200 2.2 0.25x2
技术参数表
有效过滤面积㎡ 进水口通流面积的3-5倍
差压设定范围 0.01-0.16MPa

反冲洗时间设定范围

2-4分钟
压力损失 0.01-0.03MPA
驱动转数 1-3r/min
工作压力 1.0-6.4Mpa
浊水悬浮物含量 一般应小于500mg/L(含量高则反冲洗周期短)
过滤精度 0.01mm--6mm任选,特殊过滤精度可按要求制造

过滤后清洁水悬浮物含量

与过滤精度大小,浊水悬浮物颗粒有关
(轧钢浊水循环如选0.2mm过滤精度,出口悬浮物含量为35-45mg/L)

反冲洗周期

1-72小时,默认6小时
与浊水悬浮物含量和过滤精度有关,含量高、间隙小则周期短,反之则长

反冲洗用水量 低于过滤水流量的5%
反冲洗所需压力 不低于0.2MPa
工作方式 自动、手动(可任意切换)

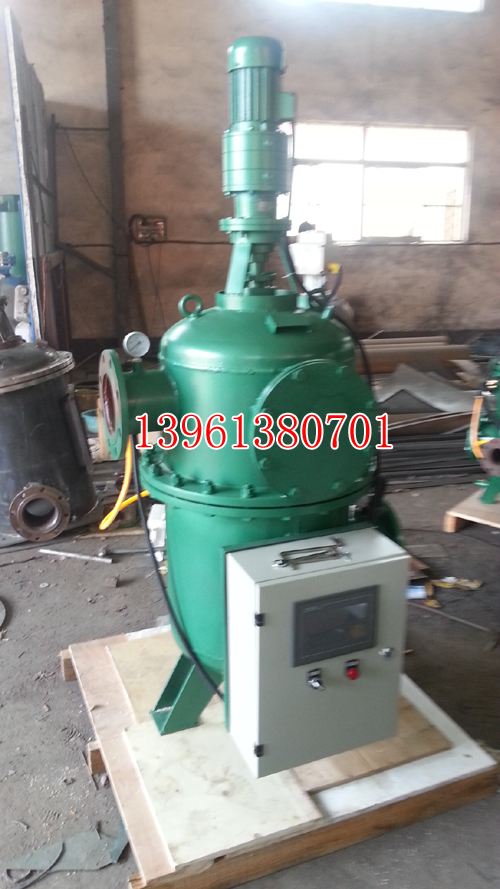

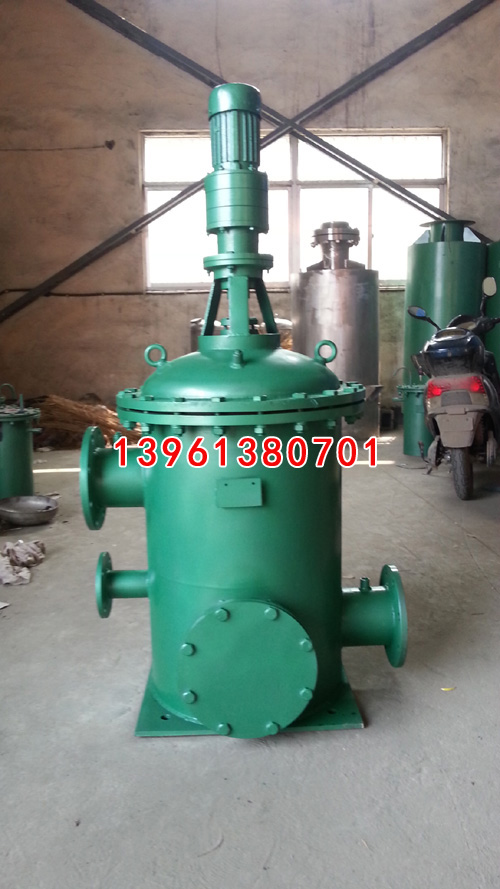

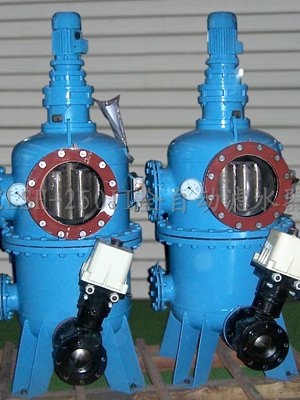

FZLQ-A 全自动滤水器

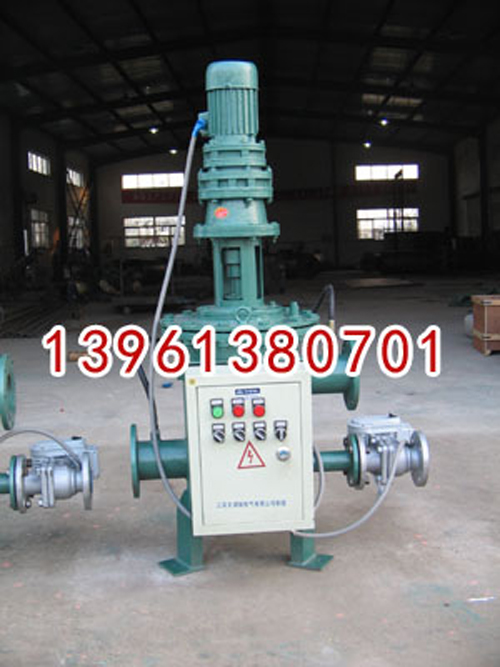

FZLQ全自动滤水器,双排污 FZLQ全自动滤水器,单排污

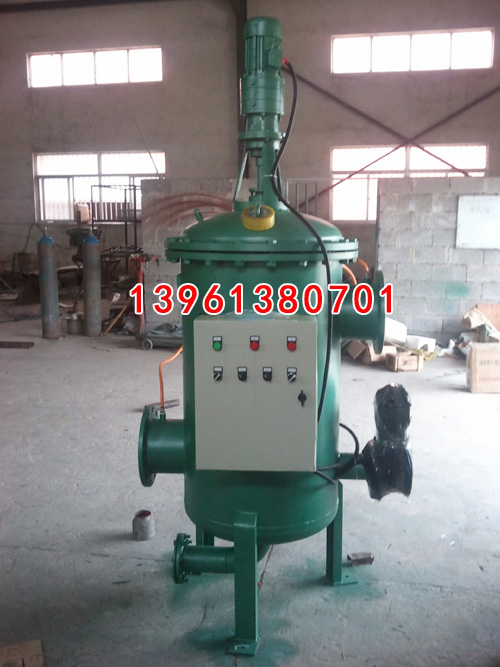

FZLQ全自动滤水器 FZLQ全自动滤水器

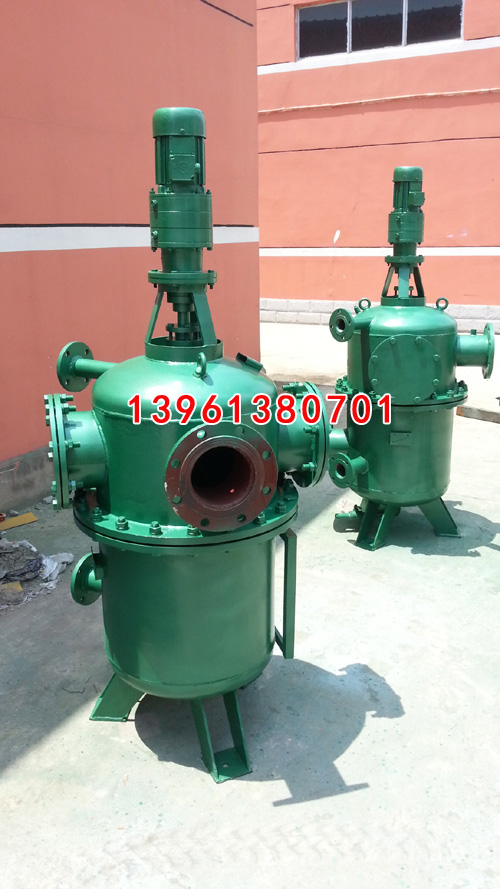

FZLQ-A 全自动滤水器,双排污 FZLQ-A 全自动滤水器,单排污

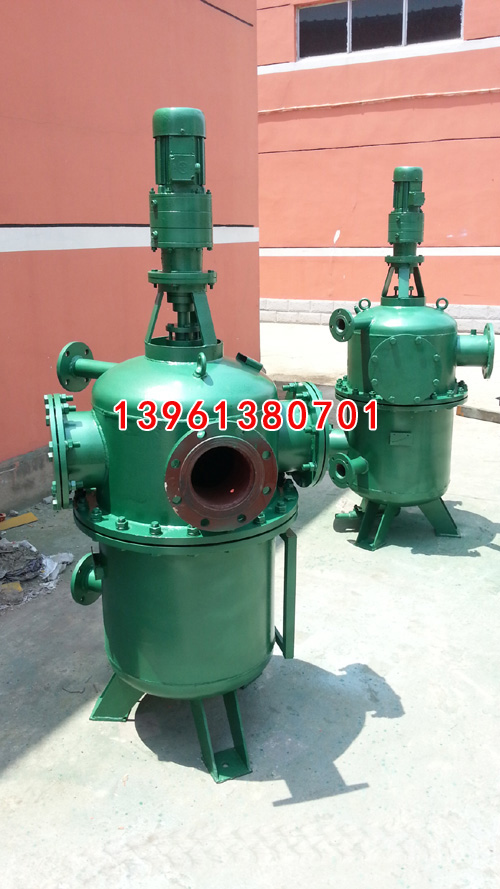

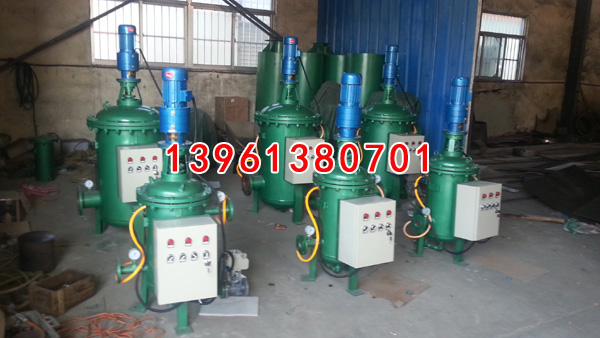

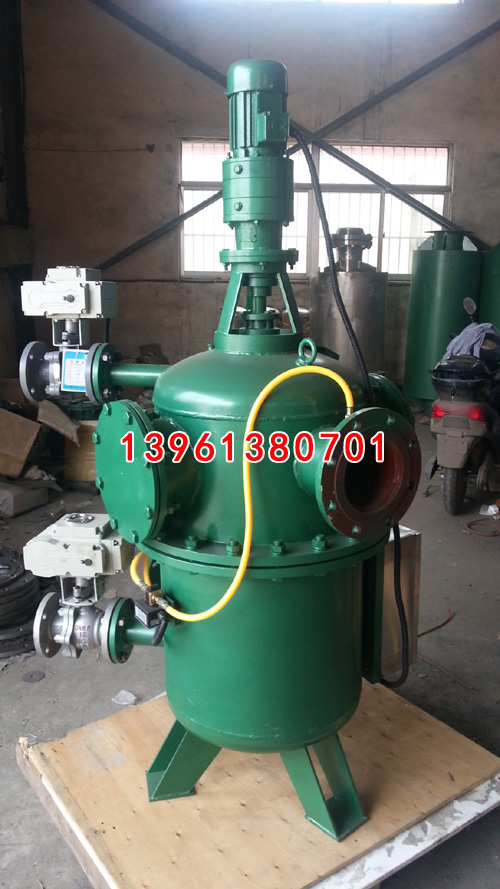

FZLQ系列全自动滤水器

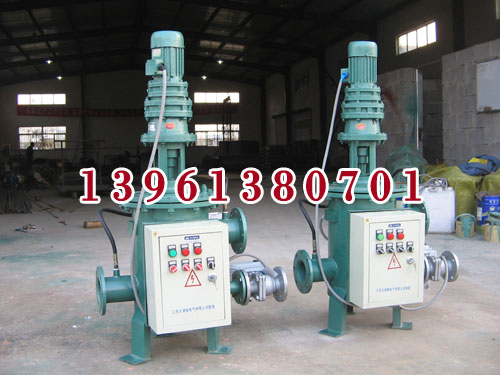

FZLQ系列全自动滤水器

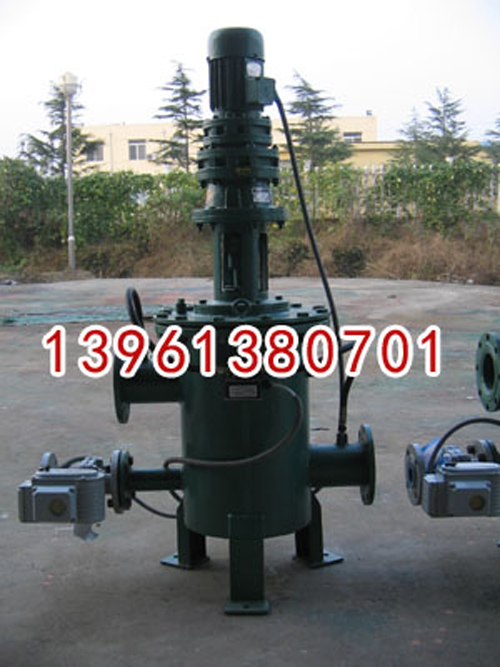

FZLQ系列全自动滤水器
FZLQ系列全自动滤水器,双排污,复合排污(4个滤网)
FZLQ系列全自动滤水器
FZLQ系列全自动滤水器
FZLQ系列全自动滤水器
FZLQ系列全自动滤水器


DLS型 参数表

(下进水,上出水,一个不锈钢滤网)



规格型号

接管通径

排污口通径

过滤精度

材质

DLS—50

DN50

DN25

0.01~8mm

筒体:碳钢
滤网:不锈钢304

DLS—65

DN65

DN50
DLS—80

DN80

DN50

DLS—100

DN100

DN50
DLS—125

DN125

DN50
DLS—150

DN150

DN65

DLS—200

DN200

DN80
DLS—250

DN250

DN80

DLS—300

DN300

DN100

DLS—400

DN400

DN125

DLS—500

DN500

DN125

DLS—600

DN600

DN125

DLS—700

DN700

DN150

DLS—800

DN800

DN150

DLS—900

DN900

DN150

  DLS-1000

DN1000 DN200

  DLS-1200

DN1200 DN200

LS型 手动滤水器 参数表

规格型号

接管通径

排污口通径

过滤精度

材质

LS—50

DN50

DN32

0.01~8mm

筒体:碳钢
滤网:不锈钢304

LS—65

DN65

DN50
LS—80

DN80

DN50

LS—100

DN100

DN50
LS—125

DN125

DN50
LS—150

DN150

DN65

LS—200

DN200

DN80
LS—250

DN250

DN80

LS—300

DN300

DN100

LS—400

DN400

DN125

LS—500

DN500

DN125

LS—600

DN600

DN125

LS—700

DN700

DN150

LS—800

DN800

DN150

LS—900

DN900

DN150

  LS-1000

DN1000 DN200

  LS-1200

DN1200 DN200
手动滤水器 手动反冲洗滤水器 自动反冲洗滤水器 电动滤水器

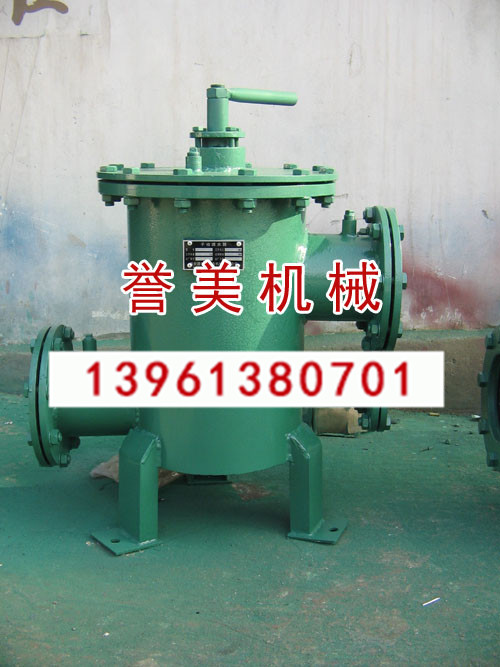

手动滤水器

手动反冲洗滤水器

PLC自动反冲洗滤水器

电动滤水器

PLC电站全自动滤水器 自动反冲洗滤水器 手动反冲洗滤水器 电站手动滤水器
PLC电站全自动滤水器 自动反冲洗滤水器 手动反冲洗滤水器 电站手动滤水器
自动滤水器 自动滤水器
自动滤水器,2个滤网 自动滤水器,2个滤网
全自动滤水器 全自动滤水器
全自动滤水器,4个滤网 PLC全自动滤水器,4个滤网

 ZLSG-G型 参数表
(上进水,下出水,4个滤网,双排污)
4个滤网,每个滤网可以单独拿出来清洗,不用拆卸滤水器本体

          参数

型号

设计流量

m3/h

进出口径

mm

排污口径

mm

减 速 机

减速机输出转速rpm

过滤精度

功率kW

型 号

ZLSG-50G

21

50

40

0.37

NMRV

14

0.01-8mm

0.25

BLED-9085A

2

ZLSG-65G

36

65

50

0.37

NMRV

14

0.25

BLED-9085A

2

ZLSG-80G

65

80

50

0.37

XLED-32

2

ZLSG-100G

85

100

50

0.37

XLED-32

2

ZLSG-125G

113

125

50

0.37

XLED-32

2

ZLSG-150G

191

150

65

0.37

XLED-32

2

ZLSG-200G

320

200

80

0.37

XLED-32

2

ZLSG-250G

530

250

80

0.55

XLED-42

2

ZLSG-300G

763

300

80

0.55

XLED-42

2

ZLSG-350G

1200

350

125

0.75

XLED-53

1.5

ZLSG-400G

1300

400

100

0.75

XLED-53

1.5

ZLSG-450G

1500

450

100

0.75

XLED-63

1.0

ZLSG-500G

2120

500

125

0.75

XLED-63

1.0

ZLSG-600G

3055

600

150

1.1

XLED-63

1.0

ZLSG-700G

3890

700

150

1.1

XLED-63

1.0



 ZLSG-G(GⅡ)型滤水器,复合排污
 ZLSG-G(GⅡ)型滤水器,双排污
 ZLSG-G(GⅡ)型滤水器,复合排污
 ZLSG-G(GⅡ)型滤水器,双排污
 ZLSG-G(GⅡ)型滤水器,复合排污

 ZLSG-G(GⅡ)型滤水器,复合排污
4个滤网,每个滤网可以单独拿出来清洗,不用拆卸滤水器本体

 ZLSG-G(GⅡ)型滤水器,复合排污

 ZLSG-G(GⅡ)型滤水器,复合排污
4个滤网,每个滤网可以单独拿出来清洗,不用拆卸滤水器本体

 ZLSG-G(GⅡ)型滤水器,复合排污

 ZLSG-G(GⅡ)型滤水器,复合排污
4个滤网,每个滤网可以单独拿出来清洗,不用拆卸滤水器本体.过滤精度0.1mm

 ZLSG-G(GⅡ)型滤水器,复合排污

 ZLSG-G(GⅡ)型滤水器,复合排污
4个滤网,每个滤网可以单独拿出来清洗,不用拆卸滤水器本体

 ZLSG-G(GⅡ)型滤水器,复合排污

 ZLSG-G(GⅡ)型滤水器,复合排污
4个滤网,每个滤网可以单独拿出来清洗,不用拆卸滤水器本体

 ZLSG-G(GⅡ)型滤水器,复合排污

 ZLSG-G(GⅡ)型滤水器,复合排污
4个滤网,每个滤网可以单独拿出来清洗,不用拆卸滤水器本体,过滤精度0.1mm

 ZLSG-G(GⅡ)型滤水器,复合排污
全自动滤水器,4个滤网,带触摸屏,过滤精度0.1mm
