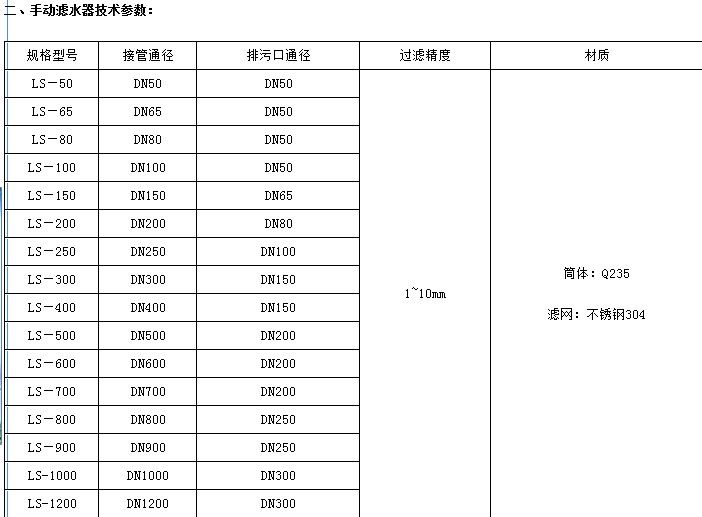

手动滤水器主要技术参数
(1)、工作压力≤1.0Pa
(2)、滤网孔径φ1~φ10mm
(3)、额定流量下的阻力≤0.05MPa
手动滤水器结构与使用说明:
(1)、本系列手动滤水器由①转动轴、②定位杆、③支架壳体、④网芯、⑤进水口、⑥出水口、⑦排污口组成(见图)。一般水质为淡水型的,滤网和内部主要部件为普通不锈钢材质,若为海水或具有强酸碱型的,则采用特殊不锈钢材质。
(2)、手动滤水器入管道系统后,水就会从进水口进入滤水器,过滤后的水从出水口流出,当水杂质能过网芯时,由于体积大于网芯孔,而被截留在网芯上,当聚集到一定数量时,即造成进、出水口之间有一定压力差,这时,可转动网芯进行轮次自动反冲洗,杂质就会从排污口自行排出,如此往复循环,用户可根据水中杂质多少、而定时、定期自动反冲排污。
手动滤水器定货须知:
1、需方提供安装方案、接管通径、原滤网图纸复印件。
2、循环水流量设计值。
3、循环水中杂质含量居多的是何种杂质。
4、是否需要电控电动装置。
滤水器安装及注意事项:
1、滤水器可卧式安装在凝汽器进口,也可安装在循环泵出口,其效果相同。
2、滤网进口直管段长度应大于循环水管道直径。
3、安装时不可倾斜,连接要牢固。
4、滤网与凝汽器循环水管进口间距保持100mm以上,并在滤网与凝汽器之间加装补偿节,便于检修装拆和补偿之用。
5、安装后,须清除滤网前循环水管中的一切杂物,投运前,并作运行试验。
